ASTM B209 - Aluminju U Aluminju-Folja U Pjanċa ta' Liga
X'inhu ASTM B209
ASTM B209(titlu sħiħ:Speċifikazzjoni Standard għall-Aluminju u Aluminju-Folja u Pjanċa tal-Liga) hija l-ispeċifikazzjoni tal-ASTM International li tiddefinixxi r-rekwiżiti għall-prodotti tal-aluminju rrumblati ċatti-forniti fl-Istati Uniti u referenzjati b'mod wiesa 'fl-offerti globali. Din il-paġna tispjega dak li jkopri l-istandard, liema ligi u tempers japplikaw, u kif tirrelata mal-istandards EN, JIS, u Ċiniżi GB.
ASTM B209 / B209M jistabbilixxi l--limiti tal-kompożizzjoni kimika, id-deżinjazzjonijiet tat-temper, il--minimi tal-proprjetà mekkanika, it-tolleranzi dimensjonali, u r-regoli ta' spezzjoni għall-aluminju u l-liga tal--aluminjufolja, folja kkoljata, upjanċa. Is-suffiss "M" ifisser li l-valuri huma espressi f'unitajiet metriċi (SI); il-B209 mhux-suffissat juża unitajiet ta' pulzier-lira. It-tnejn huma dimensjonali ekwivalenti għall-akkwist.
Tkopri ASTM B209ċatt-irrumblatprodotti biss. Bar, virga, tubu, u forom estrużi huma rregolati minn specs oħra - l-aktar komuniASTM B221(bar estruż/virga/tubu/profil) uASTM B211(bar miġbud/virga/wajer). Tikkwotax B209 għal dawk il-formoli.
Skop u definizzjonijiet tal-prodott
L-istandard jiddistingwi l-forom tal-prodott bil-ħxuna:
Folja- ċatt-prodott irrumblat bi ħxuna ġeneralmentInqas minn jew ugwali għal 6.35 mm (0.250 in)u wisa' Akbar minn jew ugwali għal 152 mm (6 pulzieri).
Folja kkoljata- folja fornuta f'forma ta' kolja; istess envelop ħxuna bħall-folja.
Pjanċa- ċatt-prodott irrumblat bi ħxunaIktar minn jew ugwali għal 6.35 mm (0.250 in).
Il-ħxuna titkejjel mill-inqas 25 mm (1 pulzieri) minn kull tarf. It-tolleranzi tal-wisa 'u t-tul, il-flatness, u l-kundizzjoni tat-tarf huma definiti bil-klassi tal-ħxuna u l-wisa' ordnat.
Ligi tal-aluminju koperti minn ASTM B209
L-ispeċifikazzjoni telenka ligi fis-serje 1xxx, 3xxx, 5xxx, 6xxx, u 8xxx. Il-gradi l-aktar komunement akkwistati huma murija hawn taħt.
| Serje | Gradi tipiċi f'B209 | Element prinċipali tal-liga | Karattru ġenerali |
|---|---|---|---|
| 1xxx | 1050, 1060, 1100 | Iktar minn jew ugwali għal 99.0% Al | Reżistenza għall-korrużjoni eċċellenti, formabilità għolja, saħħa baxxa, konduttività tajba. |
| 3xxx | 3003, 3004, 3105 | Manganiż | Saħħa moderata, ħidma tajba ħafna; il-grupp ta' skop ġenerali ta' xogħol-żiemel-. |
| 5xxx | 5005, 5052, 5083, 5086, 5154, 5251, 5454, 5754 | Manjeżju | Tajjeb-għal-qawwa għolja, reżistenza eċċellenti tal-baħar/korrużjoni, iwweldjabbli. |
| 6xxx | 6061, 6063 | Mg + Si | -kurabbli bis-sħana; saħħa tajba u weldjabbiltà għall-użu strutturali. |
| 8xxx | 8011, 8006 | Oħrajn (Fe, Si) | Kisi u applikazzjonijiet ta' folji/folji ta' speċjalità. |
Esportazzjoni-nota ta' kontroll:Ligi tas-serje ta'-qawwa 2xxx- u 7xxx-għoli (pereżempju 2024, 7075) huma koperti taħt il-lista ta' kontroll tal-esportazzjoni-użu doppju taċ-Ċina. L-esportazzjoni, ri{10}}esportazzjoni jew it-trasferiment tagħhom teħtieġ liċenzja mill-Ministeru tal-Kummerċ; Ikkonferma l-liċenzjar qabel ma tikkwota kwalunkwe oġġett 2xxx/7xxx.
Ikkuntattja lill-Inġiniera Tagħna Illum
Deżinjazzjonijiet tat-tempra f'ASTM B209
"Temperatura" tiddeskrivi l-kundizzjoni tat-trattament-razza jew tat-trattament tas-sħana. ASTM B209 juża s-sistema standard tat-temper ANSI H35.1:
O- ittemprat (l-aktar artab, duttilità massima).
F- kif-fabbrikat (l-ebda limitu ta' proprjetà-mekkaniku).
H1x- razza-imwebbsa biss (eż., H14, H18).
H2x- razza-imwebbes imbagħad parzjalment ittemprat.
H3x- strain-imwebbes imbagħad stabbilizzat.
H4x- razza-imwebbes imbagħad miżbugħa/lakkata.
T6- soluzzjoni bis-sħana-trattata u maturata artifiċjalment (użata għall-pjanċa 6061).
It-tieni ċifra turi l-grad ta 'ebusija: H12 / H14 / H16 / H18 jirrappreżentaw saħħa dejjem tiżdied; H22 / H24 / H26 / H28 huma t-temperaturi korrispondenti parzjalment-ittemprati b'duttilità aħjar.
Proprjetajiet mekkaniċi (minimi indikattivi)
It-tabella telenka tipiċiminimutensili (UTS) u saħħiet ta 'rendiment u elongazzjoni skont ASTM B209. Il-valuri attwali fuq Ċertifikat tat-Test tal-Mitħna (MTC) jirregolaw il-ġarr; il-figuri t'hawn taħt huma għal tqabbil tal-grad, mhux għall-firma tad-disinn-off.
| Liga - Temper | UTS, MPa (min) | Rendiment, MPa (min) | Titwil, % (min) |
|---|---|---|---|
| 1100-O | 90 | 30 | 25 |
| 3003-O | 110 | 42 | 25 |
| 3003-H14 | 150 | 125 | 8 |
| 5052-O | 170 | 65 | 19 |
| 5052-H32 | 215 | 160 | 10 |
| 5083-O | 275 | 125 | 16 |
| 5083-H32 | 315 | 230 | 12 |
| 5754-H22 | 215 | 130 | 12 |
| 6061-T6 (pjanċa) | 290 | 240 | 8 |
| 6063-T6 | 215 | 170 | 8 |
Il-valuri kollha hawn fuq humaminimigħat-temperament iddikjarat u l-parentesi tal-ħxuna. Gauges irqaq ħafna drabi jġorru minimi ta 'titwil aktar baxxi; dejjem aqra t-tempera-u-ringiela tal-ħxuna fuq l-MTC attwali. GNEE tforni materjal b'EN 10204 3.1 MTC (3.2 u spezzjoni ta'-parti terza disponibbli fuq talba).
Noti tal-kompożizzjoni kimika
B209 jiddefinixxi limiti stretti ta 'element għal kull liga. F'termini sempliċi:
1xxx(1050, 1060, 1100): kontenut minimu ta 'aluminju 99.0 %; kważi l-ebda liga intenzjonali.
3xxx(3003, 3004, 3105): manganiż sa ~ 1.2 % (3004 iżid ukoll ~ 1 % Mg) għas-saħħa mingħajr ma titlef il-formabilità.
5xxx(5052, 5083, 5754, 5454): manjesju 2.2–4.9 %; 5083 huwa l-ogħla-grad tal-pjanċa tal-baħar Mg.
6xxx(6061, 6063): manjesju + silikon li jiffurmaw Mg₂Si; sħana-kurabbli għal T6.
8xxx(8011): ħadid- u silikon-ibbilanċjat għall-użu tal-kisi/fojl.
Tolleranzi dimensjonali
It-tolleranza tal-ħxuna tat-tabelli B209 mill-klassi tal-ħxuna u l-wisa 'ordnata. Punti ewlenin li x-xerrejja għandhom jispeċifikaw:
Ħxuna- meded aktar stretti għal folja irqaq; tolleranzi tal-pjanċa pass bil-ħxuna u wisa '.
Wisa '/tul- flimkien ma' tolleranzi skont id-dimensjoni ordnata; Japplikaw limiti ta' kwadratezza u camber.
Flatness- speċifikat għall-pjanċa; flatness speċjali (eż., għal qtugħ bil-lejżer/plażma) jista' jiġi miftiehem.
Truf- truf kwadri, imqaxxra jew qasma; iddedika t-tip tarf fil-PO.
Ekwivalenza mal-istandards EN, JIS, u GB
Għal kwotazzjoni trans-suq, il-ligi internazzjonali b'erba-ċifri jingħaqdu kif ġej:
l-Istati Uniti- ASTM B209 / B209M.
Ewropa- EN 485 (folja) u EN 573 (kompożizzjoni); id-denominazzjoni EN AW-xxxx timmappa għall-istess numru b'4 ċifri.
Ġappun- JIS H4000 (folja/pjanċa) u JIS H4040 (kompożizzjoni).
Iċ-Ċina- GB/T 3880 (folja/pjanċa).
Importanti għall-MTCs:Għall-ligi internazzjonali ta' erba-ċifri (3003, 5052, 6061, 6063, 6082, eċċ.),GB/T 3880 jadotta direttament il-valuri tal--propjetà mekkaniċi tal-ASTM B209. L-UTS u l-firxiet ta 'rendiment stampati fuq MTC huma għalhekk identiċi taħt ASTM B209, GB/T 3880, u JIS H4000 għal dawn il-ligi - m'hemm l-ebda differenza ta' saħħa moħbija bejn l-istandards. (Dan japplika għal-ligi ċatti-irrumblati 1xxx–8xxx b'erba-ċifri; ivverifika kull grad mhux-elenkat jew nazzjonali-każ b'każ.)
Applikazzjonijiet tipiċi bil-liga
| Grad | Fejn tintuża |
|---|---|
| 1050 / 1060 / 1100 | Tagħmir kimiku, trim dekorattiv, oġġetti tal-kċina, skambjaturi tas-sħana, sinjali. |
| 3003 / 3004 | Tisqif, kanali, tankijiet tal-ħażna, HVAC, fabbrikazzjoni ġenerali, stokk tal-bott (3004). |
| 5052 | Ħardwer tal-baħar, kompartimenti elettroniċi, pannelli tal-vetturi, apparat. |
| 5083 | Pjanċa tal-bini tal-bastimenti, tankijiet taħt pressjoni, tankijiet krijoġeniċi, strutturi wweldjati. |
| 5754 | Pannelli tal-karrozzerija tal-karozzi, art, pjanċa tat-tread, kisi arkitettoniku. |
| 6061 | Pjanċa strutturali, bażijiet tal-magni, pontijiet, frejms, inġinerija ġenerali. |
| 8011 | Kisi, stokk tal-pinen, materja prima tal-fojl tal-konverżjoni. |
Akkwist u dokumentazzjoni
Meta titlob materjal ASTM B209 minn GNEE, kull vjeġġ huwa sostnut minn:

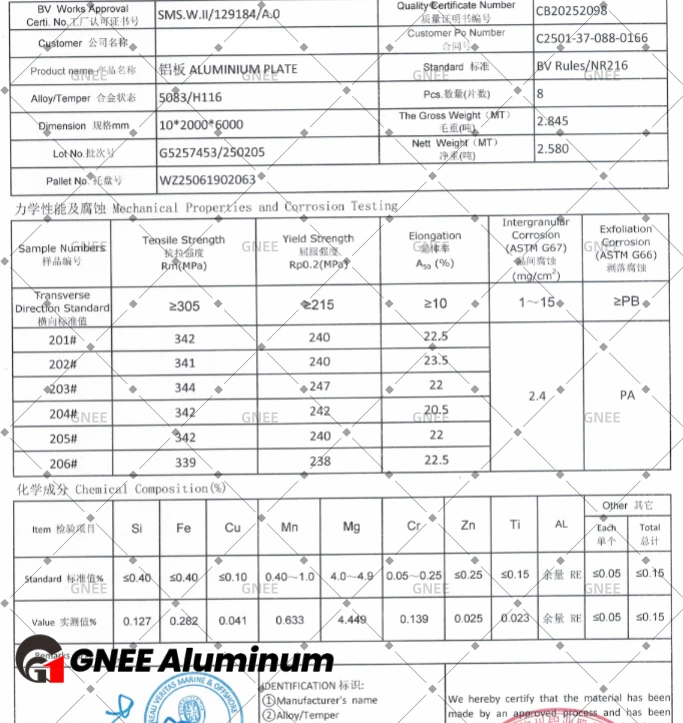

Ċertifikat tat-Test tal-Mitħnalill-EN 10204 3.1 (3.2 u spezzjoni ta'-parti terza rranġata fuq talba).
Oriġini, numru tas-sħana/lott, u qari mekkaniku sħiħ + kimiku traċċabbli għall-coil/pjanċa.
MOQ flessibbli u provi żgħar appoġġjati; ħin standard taċ-ċomb15-30 jum.
Ippakkjar għall-esportazzjoni (li jiflaħ għall-baħar, karta VCI, kaxex/pallets tal-injam) skont l-Incoterms miftiehma fl-OP.
Servizzi ta' pproċessar u fabbrikazzjoni
Lil hinn mill-forniment ta' materjal ASTM B209, GNEE jipprovdi ipproċessar downstream intern u msieħeb sabiex l-ordni tiegħek tasal maqtugħa-d-daqs-u lesta biex tinġabar. Servizzi tipiċi:
Qtugħ-shear,serrieq ċirkolari, laser, plażma, u qtugħ bil-ġett ta 'l-ilma għat-tul, wisa', u profili sempliċi fuq folja u pjanċa.
Makkinar CNC- Tħin u tidwir CNC għal toqob, slots, bwiet, u partijiet ta' tolleranza-issikkati maħduma mill-pjanċa u l-bar.
Perforazzjoni/ippanċjar-Disinji mtaqqba standard u personalizzati, louvers, u intaljar fuq folja u folja mdawra.
Ċanfrin/deburring-ċanfrin tat-tarf, arrotondament, u deburring għal immaniġġjar sikur u twaħħil nadif-up.
Liwi-agħfas-liwi tal-brejk u formazzjoni ta' roll għal angoli, kanali, u sezzjonijiet mgħawġa; Springback ammontaw għal liga u temper.
Iwweldjar- Iwweldjar TIG/MIG ta 'ligi 5xxx u 6xxx bħal 5083 u 6061; għażla tal-mili u proċedura ta 'weldjatura avżati għal kull applikazzjoni (5083 huwa tipikament iwweldjat b'fillers 5xxx, mhux 4043).
Trattament tal-wiċċ-millfinitura, brushed, anodizing, kisi tat-trab, PVDF, u elettroforeżi għal gradi 1xxx / 3xxx / 5xxx / 6xxx.
Kapaċitajiet eżatti-ħxuna massima, tolleranza li tista 'tinkiseb, daqs tas-sodda/mejda, ħxuna ta' anodizzazzjoni, spec tal-kisi, eċċ.-huma kkonfermati kontra t-tpinġija tiegħek u l-liga/temper meħtieġa. Ibgħat it-tpinġija jew l-ispeċifikazzjoni u aħna nikkwotaw ir-rotta tal-proċess fattibbli u l-ħin taċ-ċomb.
Dwar GNEE
GNEE huwa esportatur tal-aluminju stabbilit fi2008, li tforni folja tal-aluminju, pjanċa, coil, fojl, bar, tubu, profil, flanġ, u fittings biex100+ pajjiżi u reġjuni. Aħna nżommu-stokk tal-aluminju spec komuni għal twassil veloċi, naċċettaw kemm ordnijiet kbar kif ukoll żgħar (MOQ flessibbli), u nibgħatu fi ħdan15-30 jum. Kull ordni tintbagħat b'EN 10204 3.1 MTC, u t-tim tekniku tagħna jgħin biex tagħżel il-liga u t-temper it-tajba għall-kundizzjoni tax-xogħol tiegħek.
Mistoqsijiet frekwenti
ASTM B209 huwa l-istess bħal GB/T 3880?Għall-ligi komuni ta' erba-ċifri huma jużaw il-l-istess valuri-mekkaniċi tal-proprjetà- GB/T 3880 jadotta l-firxiet UTS/rendiment ta 'ASTM B209 direttament. It-tikketti tal-kompożizzjoni u tat-temper jallinjaw ukoll. Allura MTC għal jew standard juri numri ta 'saħħa identiċi għal gradi bħal 3003, 5052, jew 6061. Dejjem ikkonferma l-ħxuna eżatta/filliera tat-tempera, peress li t-tabelli tat-tolleranza jvarjaw kemmxejn bejn l-istandards.
X'inhi d-differenza bejn folja u pjanċa f'B209?
Il-linja diviżorja hija l-ħxuna:Inqas minn jew ugwali għal 6.35 mm (0.250 in) hija folja; Akbar minn jew ugwali għal 6.35 mm hija pjanċa. Pjanċa huwa tipikament ordnat għal tul speċifiku u flatness; folja hija normalment fornuta fil-wisgħat standard jew coiled. L-għażliet tal-liga u t-temper jikkoinċidu, iżda xi tempers (eż., T6) huma aktar komuni fil-pjanċa.
ASTM B209 tkopri 7075 jew ligi aerospazjali oħra?
Xi ligi ta'-saħħa għolja jidhru fi specs relatati, iżda gradi 2xxx/7xxx (2024, 7075, 7050, eċċ.) humaEsportazzjoni b'użu doppju taċ-Ċina-ikkontrollata. GNEE tfornihom biss liċenzja valida u verifika tal--użu/tal-utent-aħħari; ma nesportawx lejn partijiet jew destinazzjonijiet sanzjonati. Ikkwota dawn il-gradi biss wara l-approvazzjoni tal-konformità.
Kif naqra temper B209 bħal H32 jew T6?
L-ewwel ittra hija l-proċess:O= ittemprat,H= razza-imwebbes,T= ittrattat- bis-sħana. Iċ-ċifri juru grad/stadju - H32 huwa strain-imwebbes imbagħad stabbilizzat f'1/4 iebes; T6 huwa ttrattat bis-sħana ta' soluzzjoni-u maturat artifiċjalment. Tempers aktar iebsa (ċifra ogħla) tfisser saħħa ogħla iżda duttilità aktar baxxa.
ASTM B209 huwa standard ASTM Internazzjonali ppubblikat; iċ-ċifri tal-proprjetà f'din il-paġna huma minimi indikattivi għal tqabbil. Dejjem isserraħ fuq l-EN 10204 MTC tal-vjeġġ għall-valuri kuntrattwali.
